數字音頻處理器KD-6206
音箱處理器

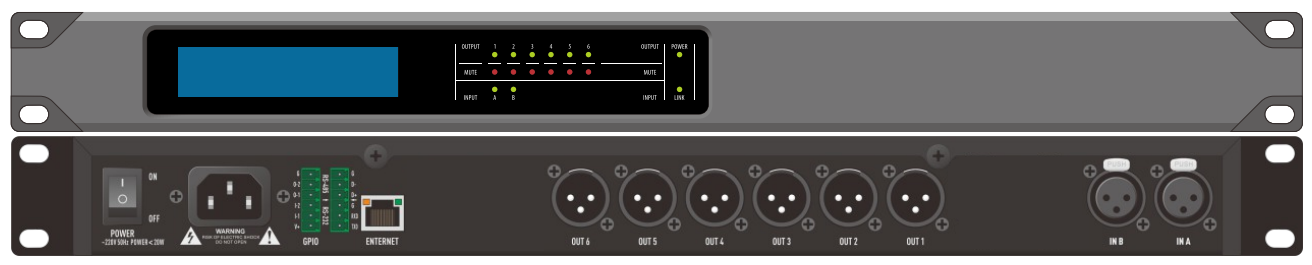

KD-6206是一款1U機架式全程序化2段輸入/6段輸出數字信號處理器，能夠精確而又廣泛的對音頻進行控制的功能。通過前面板界面上的功能按鈕，允許快速發送所有控制參數，消除隱藏子菜單。
背光 2 x 20 特性 LCD 顯示通道和功能設置。相關按鈕可訪問所有音頻功能和系統工具。
更快捷設置和強大的可視輸入/輸出路由，EQ，濾波曲線系統，
兩個 USB 接口和 設備配備網口、RS-232、RS-485、GPIO接口實現快速配置及 遠程調試和監控。和 PC 連接。
提供一個 6 英尺的USB—A到USB—B電纜。
軟件包括非常強大的預設能力(可存儲多達30個預置)，并且在音頻路由與控制處理方面非常的直觀。
使用先進的 DSP 技術，從 24 bit，48kHz 的 delta—sigma A/D 轉換器與 128 倍過采樣。
數字處理包括：增益、極性轉換、參量均衡器棚架濾波器、時間延時、分頻功能、壓縮、限制和信號路由，所有的處理都通過一對 120MHz 高性能 DSP 處理器。
D/A 轉換器使用 24 位 delta—sigma 轉換器與 128 倍過采樣。
所有輸入和輸出都是使用防止射頻干擾的平衡 XLR 接口。
可調整每路輸入通道的增益、延時或 8段均衡，在設定分頻點之前，可在 DSP 內部對信號進行路由，可將兩個或更多輸入通道的信號混合后路由至輸出通道，
在輸出通道，可以使用 4段均衡、延時、增益，反相或壓限器等模塊。
一個機架空間
2路輸入、6路輸出
直觀的用戶界面
具有分頻、均衡、延時和限幅功能
輸入可分配到任意輸出
出眾的音質
通過前面板或 PC 設計控制
USB 與 設備配備網口、RS-232、RS-485、GPIO接口實現快速配置及 遠程調試和監控。
可第三方控制
XLR 音頻信號連接器
平衡式輸入和輸出
通過參量均衡和壓縮限幅控制反饋
具有 Linkwitz—Riley, Bessel 和 Butterworth 濾波器
濾波器斜率分別為 12, 18, 24 和 48dB/倍頻程
參數式均衡器：1/64th 至 4 倍頻程范圍
682 毫秒輸入和輸出延時
每個輸出都有限幅器
獨立的輸入、輸出表頭
4 級保護
◆ 輸入： 全平衡式接口，18K ohms
◆ 最大輸入電平： +20dBu
◆ 輸入增益范圍： -40dB to +12dB
◆ 輸出： 全平衡式接口，112 ohms
◆ 最大輸出電平： +20dBu
◆ 輸出增益范圍： -40dB to +12dB
◆ 失真：<0.01 @ 1KHz，+20dBu
◆ 動態范圍： >110dB 20Hz - 20KHz 未加權
◆ 輸出噪音： <-90dBu 未加權Eq
濾波器：
◆ 段數： 輸入2段參數，輸出6段參數
◆ 參數范圍： 1/64Th倍頻程 ~ 4倍頻程
◆ 范圍：+15/-30dB，0.1dB 增值
◆ 頻率響應： 1/24th倍頻程
分頻濾波：
◆ 高/低通濾波器頻率范圍：19.7Hz to 21.9kHz，off
延時：
◆ 輸入延時： 0 - 682 ms
◆ 輸出延時： 0 - 21.3 ms
◆ 增值： 20μs
輸入輸出增益：
◆ 范圍： +12/-40dB，0.1dB 增值
◆ 極性： 0 or 180度
壓縮機/限幅器：
◆ 輸入范圍： -20dBu to +20 dBu
◆ 壓縮比范圍： 1.2:1 to INF:1
◆ 啟動時間范圍： 0.5ms to 50ms
◆ 恢復時間范圍： 10ms to 1s
處理器：
◆ 輸入 A/D： 24bit
◆ 輸出 D/A：24bit
◆ 采樣比例：48kHz
◆ 增加延時：1.46ms
其他
◆ 功率要求： 80 - 260VAC，30W
◆ 包裝重量： 10lbs
◆ 尺寸： 19.0”L x 1.75”H x 6.0”D
◆ I/O 接口： XLR
