HVA-1000STA 顯微維氏硬度計

本型號顯微維氏硬度計是根據 GB/T4340.2-2012、ISO6507-2 和美國 ASTME384 的標準進行設計生產，是機械、光學與計算機技術相結合的新型硬度測試儀器，能夠自動切換物鏡、壓頭，輸入測量的對角線長度值，具有測試精度準、可靠性高、智能化程度全面、壓痕極小，對試樣無損壞等特點。

測量范圍

適用于測試微小的金屬部件、薄片、金屬箔及工件硬化層、電鍍層、氮化層、滲碳層、氰化層的維氏或努氏硬度，還可用于珠寶、陶瓷和玻璃等用大試驗力無法測試的非金屬材料。

詳細參數

維氏標尺	HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
試驗力	0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807 （N） 10、25、50、100、200、300、500、1000 （gf）
試驗力選擇	通過轉動試驗力變換手輪進行試驗力選擇，當前試驗力顯示在屏幕上
轉塔	自動轉塔
硬度值讀取	數顯直讀
加載控制	自動（加載/保荷/卸載）
保荷時間	0~60 秒可調（1秒增量）
測試模式	HV/HK
硬度值范圍	5-3000HV,示值誤差 3-5%HV
試件最大高度	110mm，壓痕中心至機壁距離 110mm
光學測量系統	物鏡：10×（觀察），40×（測量），總放大倍數：100×（觀察），400×（測量），分度值：0.03μm
測量范圍	0～200μm
XY 坐標試臺	尺寸：100×100（mm），行程：25×25（mm），分度值：0.01mm
光源	12V/20W ，光源亮度可調
節能模式	可設置時間自動進入待機模式
電源	220V 50Hz，整機功耗：100W
總尺寸	525×330×620（mm），重量：36KG
維氏硬度測量軟件（CCD圖像處理系統 ）	可選配

選配軟件

產品概述

該維氏硬度測量系統是采用目前最先進的計算機視覺技術，綜合應用電子技術、人體工程學、計算機科學、應用光學、圖像分析等多學科技術設計開發的高科技產品，該系統提高了維氏硬度測量實驗數據的高準確性及高一致性，大大降低了實驗員的勞動強度。該系統集成多種測量方式以滿足各種表面的維氏硬度測量，適用范圍更廣。友好簡潔的人機交互界面可使操作者更快速的掌握該軟件的使用，更方便的進行維氏硬度的測量。系統集成的數據導出功能，不僅保存圖片還可以導出 EXCEL 數據及 WORLD 數據，方便以后查詢。

詳細參數

維氏硬度測量軟件
選型	手動高清版	高精度自動版
測量模式	自動測量（手動版無此功能）、對角測量、四點測量、兩點測量
圖像傳感器分辨率	300 萬像素
標定方式	標準硬度塊/測試卡
支持語言	中英文
測量精度	對標準塊壓痕，自動測量誤差小于±1%，符合國際標準 ISO6506 要求
測試模式	HV/HK

系統要求

系統 ： Windows10 64位內存：4G 磁盤：64G 屏幕分辨率：1920×1080

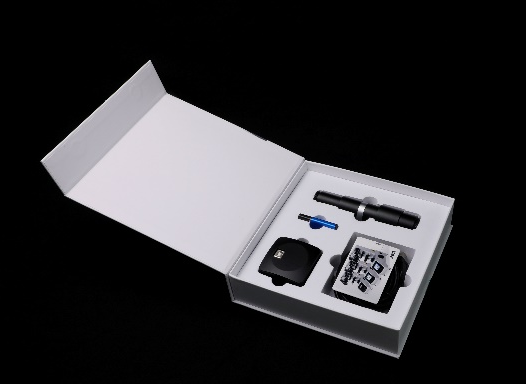

產品清單

維氏分析軟件	1套

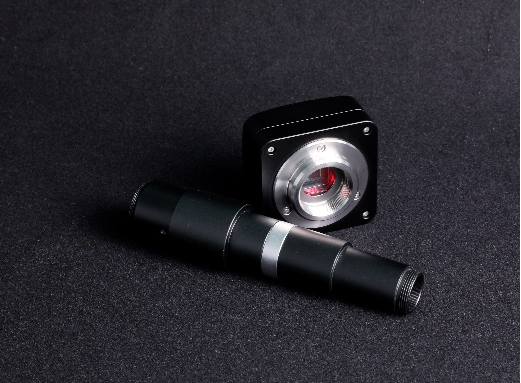

300萬攝像頭	1個
適配鏡	1個
加密狗	1個

系統操作說明

1 .設置測量條件

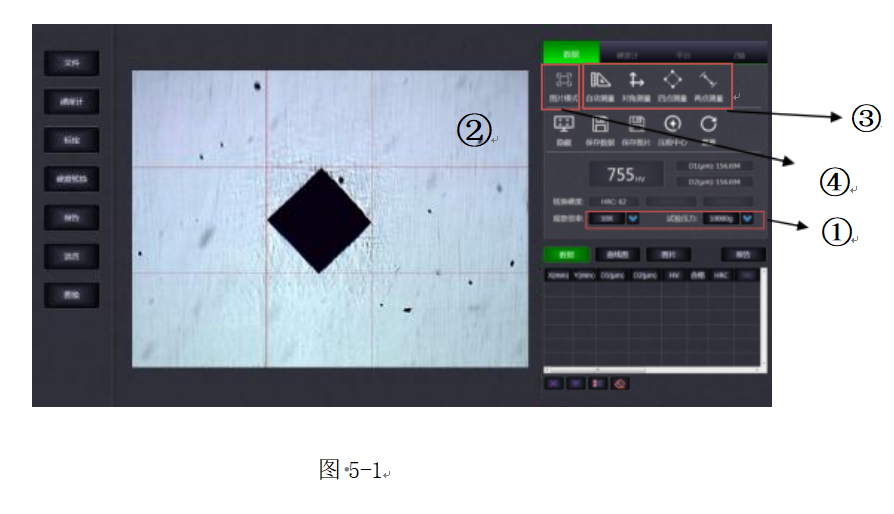

設備匹配完成并且完成軟件標定就可以進行測量了。在主頁面中（圖 5-1），在①處將觀察倍率和試驗壓力設置成與連接設備同步（例如：10X，10000g），努氏與維氏的切換在

硬度計子目錄下設置，只有正確選擇壓痕的測量條件才能夠測量出準確的硬度值。

注意事項： 切換不同倍率鏡頭，系統自動讀取對應鏡頭標定系統。

2 .選擇測量模式

當圖 5-1 視野②中出現壓痕并且清晰后在右上角③處選擇測量模式，操作者可以選擇：

自動測量，對角測量，四點測量，兩點測量（用于努氏測量）。

實驗室有震動時，單擊右側④處可以改為圖片模式，圖 5-1 視野②右上側會顯示圖片模 式，再次單擊④改為動態模式。

2.1 自動測量（手動款無此功能）

視野中壓痕清晰后，單擊此按鈕，軟件自動測量壓痕得出硬度值，此時④區域的數據、曲線圖、報告中都會保存該數據。如果對自動測量的位置不滿意也可以進行微調，微調后

的數據要按下保存數據按鈕，該數據才會保存，這時需要手動刪除自動測量的值。

圖像參數默認為最佳值，由于硬度計有差異，抓拍不準時也可根據匹配硬度計微調，重

新打開軟件后仍然為更改后參數。

2.2 對角測量：

當部分測量物體表面銹跡嚴重使用自動測量模式不能正確測量出正確的硬度值時或者使用的是手動款軟件時操作者可以采用對角測量模式。選擇該模式后，鼠標進入視野區②后出現兩條測量線，點擊鼠標左鍵確定兩條線位置并且出現對稱的另外兩條線，再次點擊鼠標左鍵測量完畢，此時④區域的數據、曲線圖、報告中都會保存該數據。如果對測量不滿意可以使用自動測量中的微調方式微調，記得要刪除自動保存的數據，微調后要單擊保存數

據按鈕，數據才會再次保存

2.3 兩點測量（用于努氏測量）：

兩點測量使用方法與四點測量相同，該模式用于努氏測量。

3 圖片處理

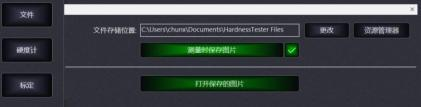

在文件目錄下， 測量時保存圖片勾選時，測量完成圖片自動保存，但會導致內存過大。軟件安裝后默認是不自動保存圖片，如果有想保存的圖片可以單擊主頁面的保存圖片進行

保存。文件儲存位置可以通過更改按鈕更改。

圖 5-2

打開保存的圖片，系統進行自動測量，但是測量結果只顯示不保存。

4 數據及報告處理

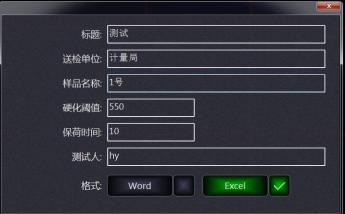

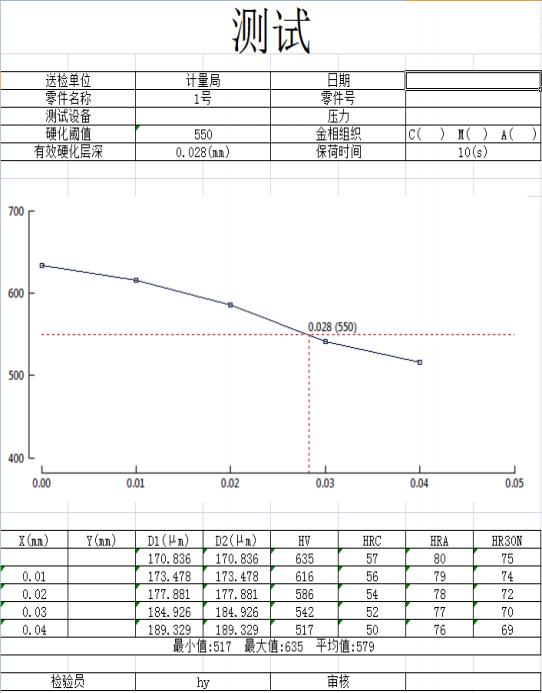

本系統可以得出 WORLD 及 EXCEL 兩種格式報告。

> 1、測試出壓痕后測量得出硬度值；

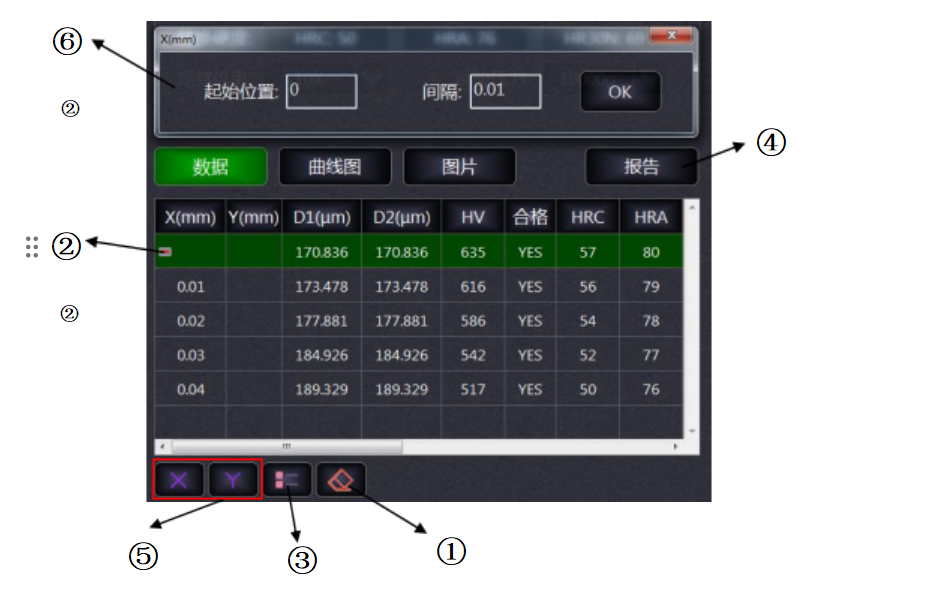

> 2、選擇 X 或者 Y 方向填寫位置。假設第一點位置為 X 方向 0.1mm，則在 X 下方雙擊填寫 0.1 并單擊回車，位置填錯可以雙擊更改；如果填寫位置為等差數列，可以單擊⑤ 出現圖 5-4 右圖對話框，填寫起始值（例如 0）、間隔值（例如 0.01）出現圖 5-3 X 列位置。
