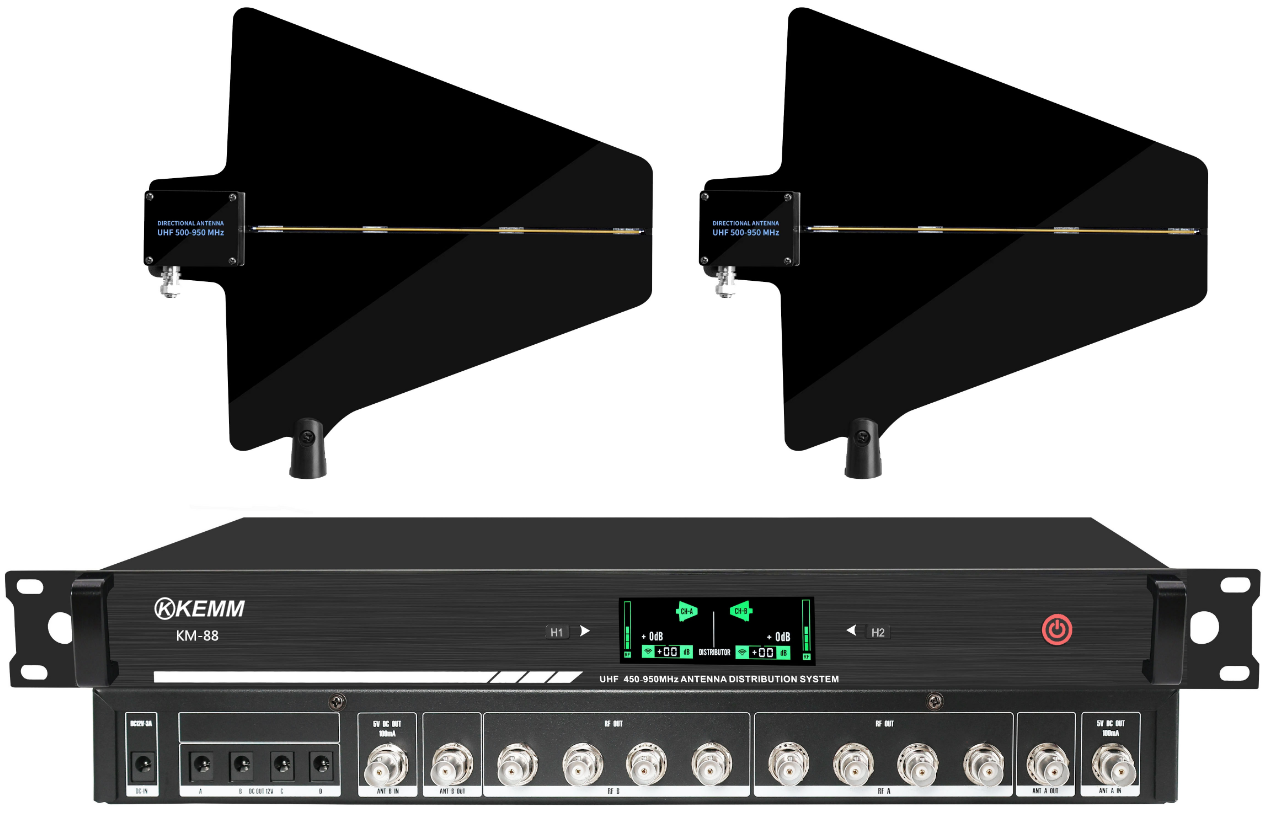

天線放大器KM-88
天線分配器功能
天線分配器是全頻道的UHF天線天線分配系統，它可以在多頻道系統中導引天線信號從一對天線到多臺接收機使用。分配器會放大射頻信號以彌補在分配過程中的衰減。低噪聲高品質元件能夠保持清晰的信號，具最低失真度。外置12V5A開關電源可提供四組12V直流電源給無線接收機。一臺 8 通道天線分配器主機可支持最多 8個天線通道端口。能夠與在兼容頻率范圍內工作的所有無線麥克風接收機兼容。
分配器主機技術參數:
頻率范圍：450～970MHZ
阻抗：50Ω
輸入電壓：DC 12V 5A
輸出直流電壓：12V四組DC輸出端子
天線增幅電壓：12V 150mA
主機尺寸mm：480×200×45mm（長寬高）
天線功能
采用對數周期偶極振子陣列，能夠在面向所需的覆蓋區域時提供最佳接收效果。集成式放大器具有增
益設置，用于補償不同級別的同軸線纜信號損失?？蓪⒐潭ㄔ谠捦仓Ъ苌希部蓪⑵鋺覓煸谔旎ò迳?，或者使用集成式可旋轉適配器固定在墻壁上。
特性,低噪聲信號放大器能夠補償同軸纜線的插入損失可無線接收機和天線分配系統兼容，需要接收機能夠提供 9–12 伏直流偏壓安裝，使用天線線纜（或任意 50 歐姆低損耗同軸線纜）將天線連接到接收機或分配系統。
如果線纜較短，應降低增益設置；如果線纜較長應提高增益設置。應注意，信號丟失不僅與線纜質量有關，還與線纜長度有關，使用時將天線對準需要覆蓋的區域。
有源指向天線
射頻信號過強指示燈閾值：?5dBm
頻率范圍：470～960MHz
增益：-6dB~12dB（4檔撥動可調）
接口：BNC 阻抗：50Ω
接收角度：70°
電壓：9～12V
